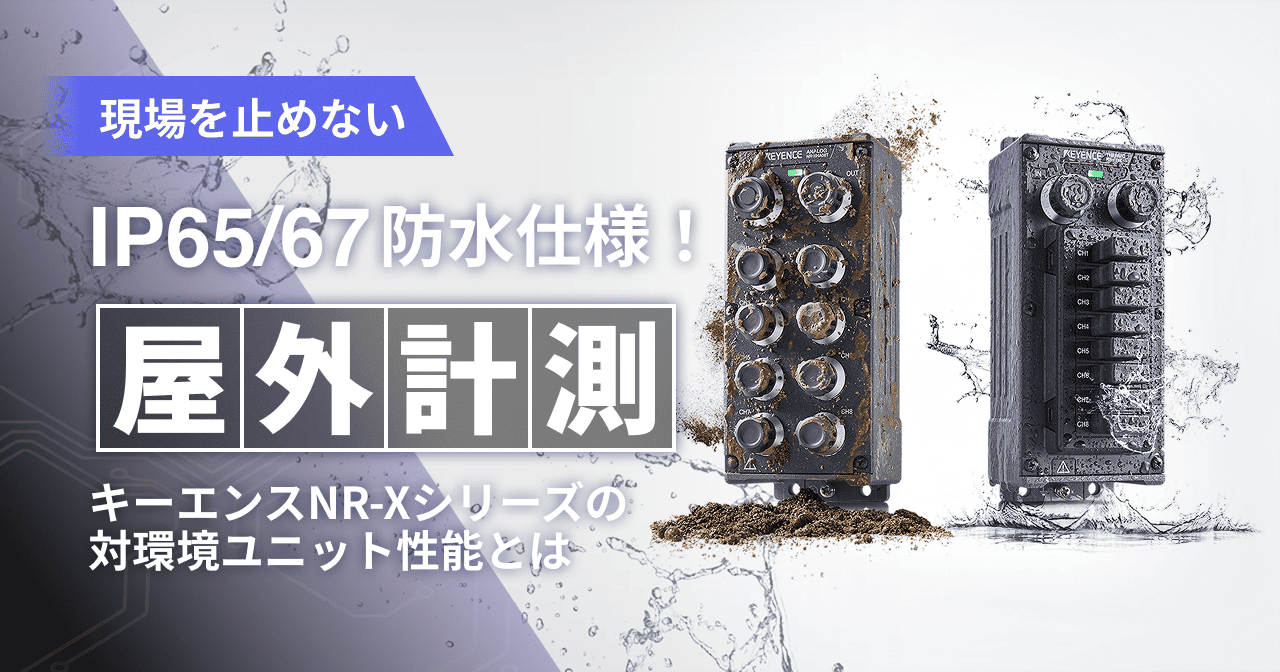

屋外計測も可能に。IP65/67準拠の防水データロガーNR-Xで、過酷な現場での計測も安心

建設機械の走行試験やインフラ点検など、過酷な屋外環境で防水性能を欠いたデータロガーを使用すると、浸水による故障リスクが高まり、試験の「手戻り」が発生します。

精密機器にとって屋外での水濡れは致命的であり、十分な防水性能を持たないデータロガーでは、突発的な停止を避けられません。

本記事では、防水・防塵規格IP65/67に準拠した「耐環境ユニット」を展開する、キーエンスの防水データロガー「NR-Xシリーズ」に注目します。

このユニットを活用することで、過酷な屋外でも保護ボックスなしで設置でき、設営工数を劇的に削減します。現場の課題を解決し、屋外での確実なデータ収集を可能にする最新の防水データロガー活用術を詳しく解説します。

なぜデータロガーの屋外計測では「予期せぬ中断」が頻発するのか？

屋外での計測作業において、最も大きなリスクは環境負荷による計測の停止です。一般的なデータロガーは、安定した室内環境での使用を前提として設計されていることが多く、天候の急変や過酷な温度条件、湿度の変動などが予期せぬ影響を及ぼします。

浸水、粉塵、衝撃。計測器の故障を招く物理的要因

建設現場や未舗装の試験コースでは、以下のような過酷な要因が常につきまといます。

• 水分・泥跳ね
  雨天時の作業や路面からの泥水が内部基板に侵入し、ショートや腐食を引き起こす。
• 微細な粉塵
  乾燥した現場で舞い上がる砂塵が端子部に入り込み、接触不良や信号ノイズの原因となる。
• 連続的な振動・衝撃
  実機走行に伴う激しい揺れや、従来の計測器では耐えきれない100Gクラスの突発的な衝撃が、端子の脱落や内部部品の破損を招く。

これらの負荷に耐えうる堅牢性が、データの欠損を防ぐために重要です。

保護ボックスの設営に伴う、準備工数の増大と機動性の低下

計測器を故障から守るため、これまでは防水・防塵機能を備えた大型の保護ボックスへ収納し、設置場所を確保するのが通例でした。しかし、この手法には目に見えない多くのコストが含まれています。

1. 設営工数
   ボックスの設置、固定、および内部の熱対策（空調やファン）に数時間を要する。
2. 配線負荷
   ボックスから各センサまで、数百メートルに及ぶアナログケーブルを引き回す重労働。
3. 機動力の低下
   一度設置すると移動が困難なため、急な試験内容の変更に対応できない。

保護なしで現場に配置できるNR-X耐環境ユニットの技術的背景とは？

NR-Xシリーズの耐環境ユニットは、機器自体を過酷な環境に最適化させることで、従来の「保護ボックスに入れて守る」という設営フローを排除しました。

防水対策の工数をゼロへ。耐環境ユニットの技術スペック

製品カタログに裏付けられた性能指標を以下にまとめました。従来のデータロガーでは対応できなかった領域での計測が、保護ケースなしで可能になります。

NR-Xシリーズの規格・性能	性能のメカニズム	導入後のメリット
保護等級（防水・防塵）：IP65 / IP67	粉塵を完全に遮断し、一時的な水没にも耐える完全密閉構造。	天候に左右されず、試験を完遂できる。 豪雨や泥跳ねの中でも養生なしで即座に計測を開始でき、予定通りの進捗を維持します。
動作周囲温度：-40℃ ～ +85℃	密閉しても内部に熱をこもらせない、高効率な放熱設計。	高温下でも「そのまま」安定稼働。 冷却ファンや空調ボックスを自作・設営する手間をなくし、熱暴走によるデータ欠損を防ぎます。
耐衝撃性能 ：100 G	突発的な強い衝撃や、連続的な激しい振動を吸収する内部構造。	車載試験や振動の多い現場において安心して設置・計測ができる。 防振ゴムを設置するなど、特別な加工なしで設置・計測ができ、振動による破損を心配する必要がありません。
筐体材質：アルミダイカスト	強度と放熱性に優れた金属筐体が、内部基板を物理的にガード。	過酷なフィールドでの「常用」を実現。 剥き出しでのハードな運用に耐え、機材の修理や買い替えといった維持コストを抑制します。

これらの厳しい性能基準をクリアしていることで、高温環境や泥跳ねの激しい試験環境など、従来は設置を諦めていた場所でも、文字通り「置いて、繋ぐだけ」で計測が完遂します。

専用ケーブル1本の省配線で解決する、ノイズと配線の問題

長距離のアナログ配線は、準備工数を増大させるだけでなく、外部からのノイズ混入という深刻な課題を引き起こします。

NR-Xシリーズはこの問題を「リモートユニット方式」で解決しました。

課題（従来のアナログ配線）	NR-Xの解決策	導入後のメリット
ノイズ混入	センサ至近でデジタル化し、専用ケーブルで転送	外来ノイズの影響を受けず、微小信号も正確に捉える
膨大な配線工数	ケーブルの総延長は最大100mまで対応	アナログ配線を最小化し、配線工数・コストを大幅削減
電源確保の難しさ	マスタユニットからの電源供給に対応	ユニットごとに電源を引く必要がなく、設置自由度が向上

このように、計測ポイントのすぐそばに耐環境ユニットを「ポン置き」し、1本の専用ケーブルで親機と繋ぐだけで、ノイズのないクリアなデータを確実に収集できる環境が整います。

耐環境性能を活かすための「接続パーツ」選定ガイド

耐環境ユニットを分散配置する際、最も注意すべきは「接続部の保護」です。

本体がIP65/67準拠であっても、ケーブルの選定を誤るとそこから浸水や粉塵が侵入し、故障の原因となります。

現場の環境に合わせて、以下の2つのパターンから最適な接続方法を選択してください。

接続パターン	使用ケーブル	保護等級	特徴・メリット
完全防水・防塵構成	耐環境ユニット用専用ケーブル	IP65 / IP67	コネクタ部に金属製ワンタッチPush-Pull構造を採用。ネジ締め不要で、過酷な屋外でも浸水を完全に防ぎます。
盤内・屋内中継構成	標準リモートユニット用ケーブル + 変換ケーブル	非防水（中継部）	既に標準ケーブルをお持ちの場合、ユニット直近のみ変換ケーブルを使用することでコストを抑えた接続が可能です。

これまでの配線作業を大幅に省略できる、NR-Xシリーズの「リモートユニット」に関する詳細記事はこちら。

過酷な屋外での「NR-Xの計測能力」とその効果とは？

耐環境性能と省配線メリットが、実際にどのような成果を上げているのか。具体的な業界事例を通して、その実用性を確認します。

鉄道・インフラ：最大100mに及ぶ広範囲な歪み・温度計測

線路や橋梁の耐久試験では、計測範囲が広範囲に及ぶことが課題でした。

• 改善前
  数百メートルのアナログケーブルを中央のロガーまで引き、ノイズと配線ミスに悩まされていました。
• 改善後
  耐環境ユニットを各計測点に分散配置。ユニット自体が防雨設計のため、線路脇に簡易固定するだけで設置完了しました。
• 結果
  アナログ配線の大幅カットにより設営時間が短縮され、デジタル転送により微小なひずみ信号も正確に捉えることに成功しました。

建設機械・農機：走行中のデータと映像の連動解析

大手農業機械メーカーなどの事例では、トラクターの実車試験においてNR-Xシリーズおよび、IP67対応の防水データ連動カメラが活用されています。

• 改善前
  外部カメラ映像とデータロガーの信号を、LED信号などを目印にフレーム単位で手作業で同期させており、膨大な時間と労力を要していました。
• 映像の連動
  IP67対応のデータ連動カメラを、トラクター前面に設置して計測。接続するだけで、映像と計測データが自動で連動します。
• 結果
  手作業で行っていた映像とデータの突き合わせ作業を自動化。解析・同期に要する「試験評価工数」を従来の1/5に短縮できました。

データロガーの屋外計測・耐環境性能に関するよくある質問

IP65とIP67の違いは何ですか?

IP67はIP65の性能に加え、一時的な水没にも耐える防水性能を持つ点が違いです。

• IP65：粉塵の侵入を完全に防ぎ、あらゆる方向からの噴流水から保護します。
• IP67：IP65の性能に加え、水深1mに30分間沈めても浸水しません。

NR-Xシリーズの耐環境ユニットは両規格に準拠しており、豪雨や一時的な水没にも耐えられます。

NR-Xシリーズの導入事例の詳細はこちら

まとめ：NR-Xでエンジニアがデータ解析に集中できる計測環境の実現へ

過酷な環境下での計測において、最も重要なのは「予定通りに試験を終えること」です。

NR-Xシリーズの耐環境ユニットを導入することは、単に機材の故障を防ぐだけではありません。保護ボックスの準備や膨大な配線作業といった付随的な業務を削ぎ落とし、エンジニアが本来向き合うべき「データの解析」と「製品改良」に集中できる環境を整えることができます。

「現場に置いて、繋ぐ」というシンプルな工程が、計測の確実性を高め、開発サイクルのスピードアップを強力に後押しします。信頼性の高いデータを確実に持ち帰る。その当たり前の安心こそが、製造現場の競争力に直結します。
